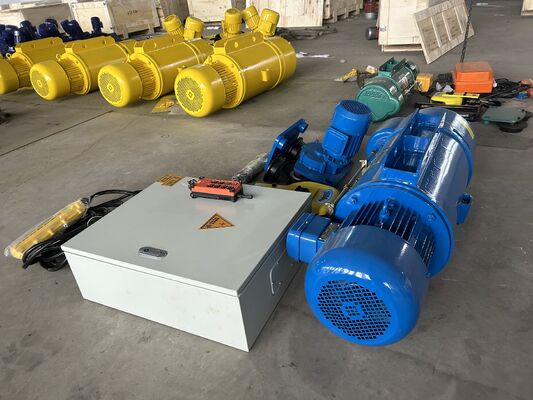

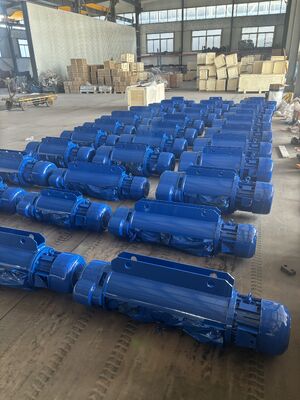

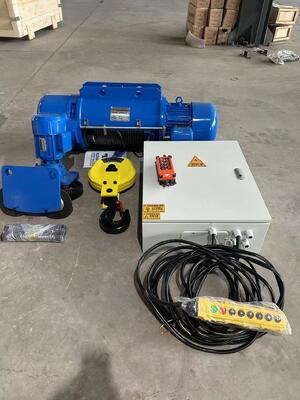

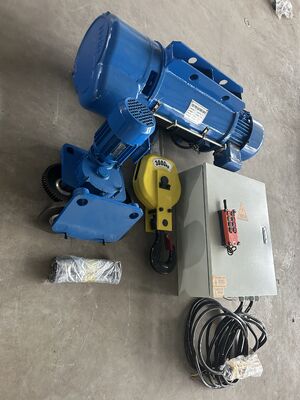

Modelo CD1 de elevador de corda elétrica concebido para ser compatível com vários sistemas de guindastes

A talha elétrica de cabo de aço modelo CD1/MD1 possui estrutura compacta, peso leve, tamanho pequeno e fácil operação. Ela pode ser usada não apenas em trilhos aéreos, mas também em conjunto com muitos tipos de guindastes elétricos ou manuais, como o guindaste de viga única, o guindaste de viga dupla, o guindaste de lança e os guindastes pórtico, etc. A talha elétrica modelo MD1 com velocidade de elevação dupla, que deve ser usada caso o modelo de talha CD1 não atenda aos requisitos para ajustes finos durante operações de precisão. A talha elétrica de cabo de aço é amplamente utilizada em fábricas, oficinas, armazéns e muitas outras ocasiões para içar materiais diretamente. Ela pode ser instalada na viga I reta ou curva de guindastes de viga única para levantar mercadorias. Também pode ser usada em conjunto com talhas elétricas de viga dupla, guindastes pórtico e guindastes giratórios para içar diferentes itens e assim por diante. Ela possui muitos usos de aplicação apenas por suas vantagens, como: estrutura compacta, operação conveniente, peso leve, uso comum amplo e assim por diante.

• 1. Motor: O Motor da Talha é um motor de rotor de tipo cônico com frenagem; é um dos motores de melhor qualidade, que possui maior torque, por isso pode ser adaptado para se mover com frequência, o torque Máximo é 2,4-3 vezes maior que o torque nominal.
• 2. Caixa de Engrenagens: A Caixa de Engrenagens da Talha possui engrenagens especialmente tratadas para alta resistência ao desgaste. Cada conjunto de Eixo Engrenado é suportado em rolamentos de esferas ou rolos, para garantir uma operação suave e de baixo atrito.
• 3. Cabo de Aço: Os cabos de içamento estão em conformidade com os padrões de exportação. O cabo principal levado pelo tambor não desliza lateralmente quando frouxo. O fator de segurança, na resistência nominal à ruptura do cabo, é seis.
• 4. Tambor do Cabo: Tambor de talha ranhurado, tubo sem costura de comprimento adequado para ser enrolado em uma camada e fornecer suporte adequado para o cabo, a fim de minimizar o desgaste abrasivo. O Eixo do Tambor gira em Rolamentos de Esferas para garantir um funcionamento suave.
• 5. Sistema de controle de aparelhos elétricos: A talha modelo CD1 e MD1 é composta pela caixa do contator, interruptor de controle, limitador de corte, a tensão de trabalho do interruptor de controle é 380V, 36V ou 24V (tensão de segurança).
• 6. Guia do Cabo: O Guia do Cabo é em duas metades, garantindo fácil acessibilidade. Ele envolve o tambor completamente para que o cabo não se desenrole mesmo quando a Talha estiver em condição descarregada. Os guias de cabo de nossa empresa são espessos e dilatados, para que não sejam fáceis de serem danificados.
• 7. Gancho: O Bloco do Gancho é testado para 150% da carga total antes da montagem.

1. A. A altura de elevação padrão é 6, 9, 12, 18, 24, 30 e 36 metros.
2. B. A velocidade de elevação pode ser de velocidade única ou dupla, até mesmo multi-velocidade com inversores de frequência.
3. C. O trilho adequado para a talha de baixa altura é o trilho tipo H, e o trilho tipo I também está disponível.
4. D. O encordoamento de cabo recomendado para este tipo de talha é 2/1, 4/2 ou 4/1.
5. E. A velocidade normal de deslocamento é 20m/min, e 12.5, 16, 25, 30, 45m/min sob demanda.
6. F. A bitola normal do trilho da viga dupla é 1200, 1500, 1800, 2100 e 2300mm.
