CD1 Elevador Elétrico Elevador de corda de fio de 1 tonelada 5 toneladas Altura de elevação 6m/9m com 380V
Breve visão geral
O modelo CD1/MD1 de elevador de corda elétrica tem características de estrutura compacta, peso leve, pequeno tamanho e fácil operação.Mas também pode ser usado em conjunto com muitos tipos de guindastes elétricos ou manuais, como o guindaste de grelha única, os guindastes de grelha dupla, os guindastes em cantilever e os guindastes de pórtico, etc.O modelo de elevador eléctrico MD1 com velocidade de elevação dupla, que deve ser utilizado no caso de o modelo de elevador CD1 não poder satisfazer os requisitos de desvio fino durante as operações de recessão.
Os pedidos apresentados
- com um comprimento superior a 50 mm, mas não superior a 150 mm,
- Instalado na viga de aço I reta ou curva de guindastes de vigas únicas para levantar mercadorias.
- Ele também pode ser usado em conjunto com elevador elétrico de dupla viga, guindaste de pórtico e guindastes giratórios para levantar diferentes itens e assim por diante.
- Tem tantas aplicações apenas pelas suas vantagens, tais como: estrutura apertada, operação conveniente, peso leve, amplo uso comum e assim por diante.
Principais características
- O modelo CD1, MD1 elevador de corda elétrica é um equipamento de elevação de pequeno porte, que pode ser montado em uma única viga, ponte, pórtico e guindaste de braço.
- Com uma ligeira modificação, também pode ser usado como um guincho.
- É amplamente utilizado em fábricas, minas, portos, armazéns, áreas de armazenamento de carga e lojas, essencial para aumentar a eficiência do trabalho e melhorar as condições de trabalho.
- O modelo de elevador elétrico CD1 tem apenas velocidade normal, que pode satisfazer a aplicação normal.
- O elevador elétrico modelo MD1 fornece duas velocidades: velocidade normal e baixa velocidade. Em baixa velocidade, ele pode fazer carregamento e descarregamento precisos, montagem de caixa de areia, manutenção de máquinas-ferramenta. etc.
Vantagens
- CE aprovado.
- Construção leve e robusta.
- Baixo esforço para levantar a carga máxima.
- Ganchos totalmente forjados.
- Cadeia de carga de liga de alta qualidade.
- Proteção de tinta de esmalte assado.
- Dispositivo de protecção contra sobrecarga disponível mediante pedido.
- Excelente serviço pós-venda.

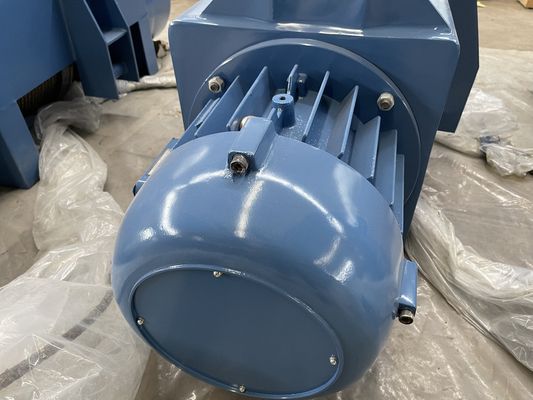

Motor:O motor de elevação é um motor de rotor de tipo cónico com travagem; é um dos motores de melhor qualidade, que tem um binário maior, por isso pode ser adaptado para se mover com frequência, o binário máximo é 2.4 a 3 vezes o binário nominal.
Caixa de engrenagens:Cada conjunto de eixo de engrenagem é apoiado em rolamentos de bola ou rolos, para garantir uma operação suave e de baixo atrito.
Cordel de arame:As cordas de elevação cumprem as normas de exportação. A corda principal tomada pelo tambor não escorre para o lado quando solta. O fator de segurança, na resistência nominal à quebra da corda é de seis.
Bateria de corda:Tubos sem costura de comprimento adequado para serem enrolados em uma única camada e para fornecer um suporte adequado para a corda para minimizar o desgaste abrasivo.Bateria eixo resolve em rolamentos de esferas para garantir uma corrida suave.
Sistema de controlo de aparelhos eléctricos:O elevador do modelo CD1 e MD1 é composto pela caixa de contato, interruptor de controle, limitador de corte, a tensão de trabalho do interruptor de controle é 380V, 36V ou 24V ((voltagem de segurança).
Guia de corda:O Guia de Corda é dividido em duas metades, garantindo fácil acessibilidade.Os guias de corda da nossa empresa é espessa e dilatada, para que não seja fácil de danificar.
Gancho:O bloco de gancho é testado a 150% da carga total antes da montagem.
Configuração técnica
| Modelo | Capacidade de elevação (t) | Altura de elevação (m) | Velocidade de elevação (m/min) | Velocidade de circulação (m/min) | Tipo de corda de arame | Diâmetro da corda de arame (mm) | Tipo de pista de raio I | Função de trabalho | Motor de elevação |
|---|
| Potência ((kw) | R.P.M. (r/min) | Fornecimento de energia |
|---|
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22b | M3 | 0.4 | 1380 | 220-440V 50/60HZ 3Fase |
| CD1-0.5 | 0.5 | 6 a 12 | 8 | 20 | 6*37+1 | 4.8 | 16-28b | M3 | 0.8 | 1380 |
| CD1-1 | 1 | 6 a 30 | 8 | 20 | 6*37+1 | 7.4 | 16-28b | M3 | 1.5 | 1380 |
| CD1-2 | 2 | 6 a 30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 3 | 1380 |
| CD1-3 | 3 | 6 a 30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4.5 | 1380 |
| CD1-5 | 5 | 6 a 30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7.5 | 1380 |
| CD1-10 | 10 | 6 a 30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 |
| CD1-16 | 16 | 6 a 30 | 3.5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 |
| CD1-20 | 20 | 6 a 30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 |
Notas
- A. A altura de elevação padrão é de 6, 9, 12, 18, 24, 30 e 36 metros.
- B. A velocidade de elevação pode ser de velocidade única ou de velocidade dupla, mesmo de várias velocidades com inversores de frequência.
- C. O carril adequado para o elevador de baixo espaço para a cabeça é o carril do tipo H e o carril do tipo I também está disponível.
- D. O deslocamento de corda recomendado para este tipo de elevador é de 2/1, 4/2 ou 4/1.
- E. A velocidade normal de viagem é de 20 m/min e 12.5, 16, 25, 30, 45 m/min sob pedido.
- F. A largura normal dos carris de travagem dupla é de 1200, 1500, 1800, 2100 e 2300 mm.

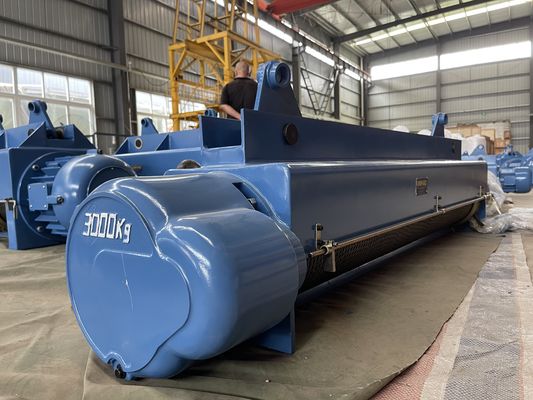

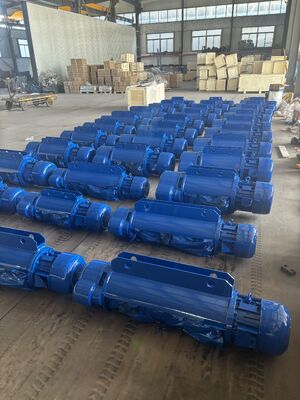

Exposição de produtos
