Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Transporte superior da extremidade do corredor viga europeia do estilo da única de guindaste | Tipo: | Estilo europeu |
|---|---|---|---|
| Viga: | Única viga | Curso: | Corredor superior |
| Aplicação: | Tipo europeu guindaste aéreo | serviço da Após-venda proporcionado: | Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria, apoio em linha, nen |
| Realçar: | guindaste aéreo do transporte da extremidade,transporte da extremidade de guindaste |
||

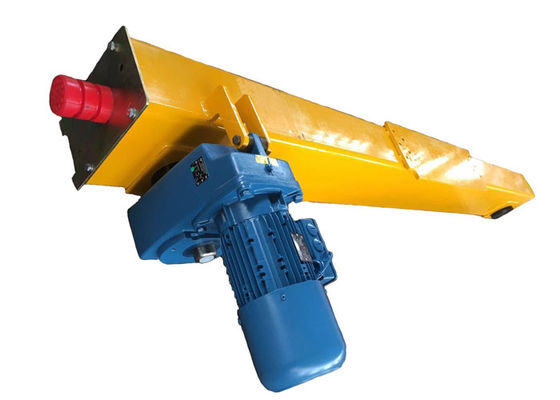

Transporte de corrida superior da extremidade viga europeia do estilo da única de guindaste
Descrição do produto:
O transporte de corrida superior da extremidade viga europeia do estilo da única de guindaste é um equipamento de levantamento popular e eficaz na redução de custos usado em uma variedade de campos e setores, tais como a fabricação, minning, indústria química e fresas de aço. O guindaste aéreo vem em quatro configurações principais, única/viga dobro incluir, transporte da extremidade, corredor superior e sistema underhung. Nossos guindastes aéreos podem igualmente ser personalizados projetados e construídos para serir seus equipamentos de levantamento especiais.
Parâmetros técnicos do produto:
| Modelo | Guindaste | Retangular Tubo de aço |
Tamanho da roda | Poder do motor (20m/min) |
Poder do motor (30m/min) |
S1 (milímetro) |
S2 (milímetro) |
W1 (milímetro) |
W2 (milímetro) |
| EUS90-15 | 1.6t-7.5m | 150*150*6 | U90*60 | FA27-0.25KW | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
| EUS90-20 | 1.6t-11.5m | 2000 | 1800 | 400 | 550 | ||||
| EUS90-25 | 1.6t-16.5m | 2500 | 2300 | 400 | 550 | ||||
| EUS90-30 | 1.6t-22.5m | 3000 | 2800 | 400 | 550 | ||||
| EUS125-15 | 3.2t-7.5m | 150*200*8 | U125*60 | FA27-0.37KW | FA27-0.55KW | 1500 | 1300 | 400 | 550 |
| EUS125-20 | 3.2t-11.5m | 2000 | 1800 | 400 | 550 | ||||
| EUS125-25 | 3.2t-16.5m | 2500 | 2300 | 400 | 550 | ||||
| EUS125-30 | 3.2t-22.5m | 3000 | 2800 | 500 | 650 | ||||
| EUS125-35 | 3.2t-28.5m | 3500 | 3300 | 600 | 750 | ||||
| EUS160-15 | 6.3t-7.5m | 150*250*8 | U160*70 | FA37-0.55KW | FA37-0.75KW | 1500 | 1200 | 400 | 550 |
| EUS160-20 | 6.3t-11.5m | 2000 | 1700 | 400 | 550 | ||||
| EUS160-25 | 6.3t-16.5m | 2500 | 2200 | 400 | 550 | ||||
| EUS160-30 | 6.3t-22.5m | 3000 | 2700 | 500 | 650 | ||||
| EUS160-35 | 6.3t-28.5m | 3500 | 3200 | 600 | 750 | ||||
| EUS200-20 | 12.5t-11.5m | 200*250*8 | U200*70 | FA47-0.75KW | FA47-1.1KW | 2000 | 1700 | 500 | 650 |
| EUS200-25 | 12.5t-16.5m | 2500 | 2200 | 500 | 650 | ||||
| EUS200-30 | 12.5t-22.5m | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
| EUS200-35 | 12.5t-28.5m | 3500 | 3200 | 700 | 850 | ||||
| EUS250-20 | 16t/20t-11.5m | 200*300*8 | U250*80 | FA57-1.1KW | FA57-1.5KW | 2000 | 1600 | 500 | 650 |
| EUS250-25 | 16t/20t-16.5m | 2500 | 2100 | 600 | 750 | ||||
| EUS250-30 | 16t/20t-22.5m | FA57-1.5KW | 3000 | 2600 | 700 | 850 | |||
| EUS250-35 | 16t/20t-28.5m | 3500 | 3100 | 700 | 850 |
A instalação do produto:
Põe a placa de conexão sobre a parte superior do transporte da extremidade, alinhe
Posicionando Pin Hole e para pôr os pinos de posicionamento flexíveis de em
o holeφ10x30 no furo para fixar a placa de conexão. Conecte
a placa de conexão e o transporte da extremidade com parafuso M16x70.
Imprensa os dois rolamentos nos dois lados das rodas e então
põe-no no transporte da extremidade; Fixe as rodas com eixo e luva do eixo.
Fixe o eixo com a moldura do vidro de originais do eixo; Fixe a moldura do vidro de originais do eixo com parafusos.
Instale o amortecedor de borracha na placa do selo e fixou então a placa do selo nas duas extremidades do transporte da extremidade com parafusos.
Esta placa de montagem é usada para a instalação do suporte do coletor atual no local. Remova a placa de montagem quando instalar o suporte do coletor atual, soldando o suporte na placa de montagem e fixar então a placa de montagem no transporte da extremidade com os parafusos.
